伺服單柱拉力試驗機的參數和操作規范

容量選擇： 20KG

傳 感 器： 美國世銓品牌

單位切換： G，kg, N, LB（可任意切換）

外觀尺寸： 550*550*1250mm

荷重分解度： 1/250,000

荷重精度： ±0.25%

最大行程： 1000mm (含夾具)

測試速度： 0.01～500mm/min （任意可調）

傳動系統： 伺服馬達+臺灣TBI精密滾珠絲桿+同步皮帶

位移分解度： 0.001 mm

安全裝置: 過載緊急停機裝置、上下行程限定裝置、自動斷點停機功能

顯示裝置： 大屏幕液晶顯示操作界面或 品牌電腦+液晶顯示器（雙控模式）

控制系統： TM2101系統或4.35力學測試系統

重    量： 75kg(不含夾具)

電    源： 220V/50Hz

配    送：180度剝離夾具一套、剝離鋼片10片、碾壓滾輪一個

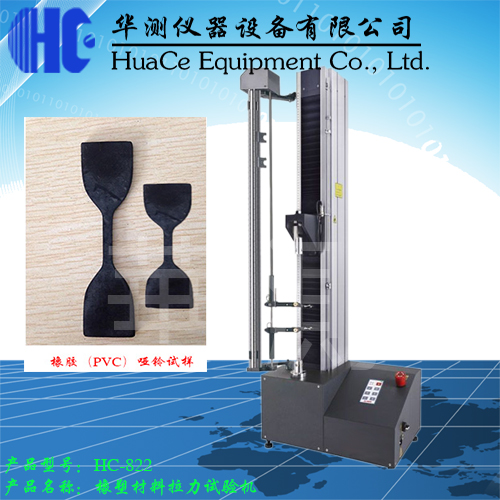

伺服單柱拉力試驗機

詳細規范:

A．高精度力量傳感器：0~20KG 。力量精度在±0.1 %以內。

B．主控制器采用21世紀最先進的32位ARM處理器, 處理速度達到奔騰級通用計算機的水平,相比傳統的8位單片機測控系統整體性能大大提高,運算速度更快,控制精度更高.

C．動力系統：AC馬達,精密螺桿。

D．控制系統：采用Pulse Command控制方式使控制更精準速度控制范圍0.01~500 mm/min。具有快速粗調與慢速微調功能。測試后自動回歸原點、自動儲存。

E．數據傳輸方式：RS232傳輸

F．顯示方式：UTM107 WIN-XP測試軟件計算機屏幕顯示。

G．簡潔的全程一檔與精密全程七檔力量線性雙校正系統。

H．豪華測試界面軟件可實現定速度、定位移、定荷重（可設定保持時間）、定荷重增率、定應力增率、定應變增率等控制模式加上多階控制模式可滿足不同的測試要求。

I．測試空間：測試寬度約400 mm（標準規格）行走空間1000mm（含夾具）（標準規格）

J．全程位移：編碼器2500 P/R，提升4倍精度采用LINE DRIVE編碼器抗干擾能力極強.位移解析0.001mm。小變形：金屬引伸計，解析 0.001mm（需選購）

K．安全裝置：過載緊急停機裝置、上下行程限定裝置、漏電自動斷電系統、自動斷點停機功能。
